1.1.2. Деформационные швы

При больших размерах зданий колебания температуры приводят к значительным температурным деформациям, что может вызвать образование трещин в ограждающих конструкциях и перенапряжение элементов несущих конструкций. Такое же влияние может оказать неравномерная осадка основания из-за неоднородности грунтов на площадке застройки, что особенно проявляется при строительстве на просадочных грунтах, в районах геологических и горных выработок, а также в тех случаях, когда отдельные участки здания имеют резко выраженную разницу в нагрузке на основание.

Для предупреждения дополнительных напряжений и появления трещин в конструкциях предусматривают деформационные швы, к которым относят температурные и осадочные. Температурные швы разделяют здание на отдельные отсеки (рис. 1.2). При этом конструкции здания разрезают по вертикали от уровня земли, а в плане - вдоль и поперек здания. Фундаменты при этом не разрезают, так как они не подвергаются температурным изменениям. Осадочными швами разделяют здание, включая фундаменты с тем, чтобы обеспечить отсекам здания независимую осадку. Обыкновенно температурные швы стремятся совместить с осадочными. Такие швы носят название температурно-осадочных; они обеспечивают как горизонтальные, так и вертикальные перемещения отдельных отсеков здания.

12

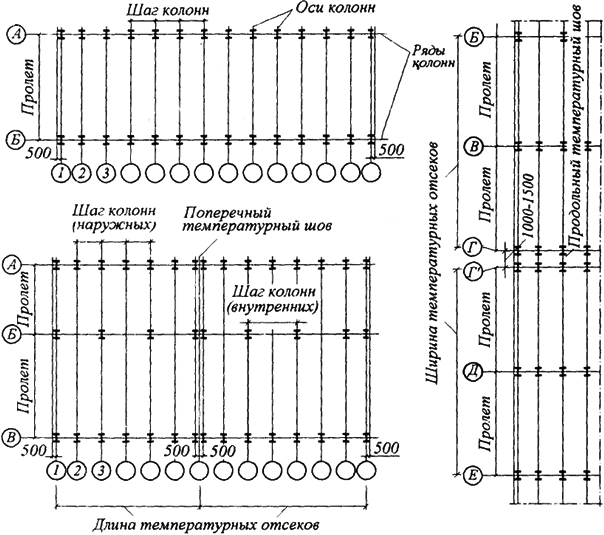

Рис. 1.2. Температурные отсеки и привязка колонн к модульным разбивочным осям
Рис. 1.2. Температурные отсеки и привязка колонн к модульным разбивочным осям

Расстояния между температурными швами можно определить расчетом путем учета температурных деформаций для продольных (поперечных) элементов каркаса и перемещений крайних колонн в температурных отсеках. Такой расчет Вы можете не производить, если размеры температурных отсеков (блоков) не превышают предельных размеров, приведенных в табл. 1.1.

Таблица 1.1. Предельные размеры температурных блоков (м)

Характеристика здания Стальной каркас Смешанный каркас (железобетонные колонны)
длина блока вдоль здания ширина блока поперек здания длина блока вдоль здания ширина блока поперек здания
Отапливаемое 230 (160) 150 (110) 65 45
Неотапливаемое и горячие цехи 200 (140) 120 (90) 65 45

Примечание. Размеры в скобках даны для зданий, эксплуатируемых при расчетных зимних температурах наружного воздуха от -40 до -65°С

13
