5. ЭСКАЛАТОРЫ

Эскалатором называется движущаяся лестница, относящаяся к классу подъемных устройств непрерывного действия. Эскалаторы (см. рис. 24) применяют главным образом в общественных зданиях с интенсивными пассажиропотоками (в универсальных магазинах, в выставочных павильонах и т.п.). По назначению эскалаторы подразделяются на пассажирские и грузопассажирские.

В зданиях часто применяют многомаршевые схемы размещения эскалаторов. Одномаршевый эскалатор состоит из натянутых цепей - ступеней, опирающихся на несущие опоры здания в трех точках (рис. 79). При небольших высотах подъема (до 10 м) средняя опора может отсутствовать.

Эскалатор состоит из привода, укрепленного на наклонном металлическом каркасе, двух наклонных замкнутых цепей, огибающих две пары шкивов, из которых верхний является ведущим, а нижний - натяжным. Между цепями вмонтированы ступени, каждая из которых движется на четырех бегунках по специальным направляющим. Тяговые цепи и ступени образуют эскалаторное полотно. В эскалаторах обычных конструкций верхняя ветвь полотна является рабочей, а нижняя - холостой. В некоторых специальных конструкциях эскалаторов могут быть рабочими обе ветви. Положение полотна во время движения фиксируется направляющими, которые обеспечивают горизонтальное положение настилов ступеней на протяжении всего пути их рабочей ветви. В конструкцию эскалатора входят поручни, поддоны, мусоросборники, смазочные устройства.

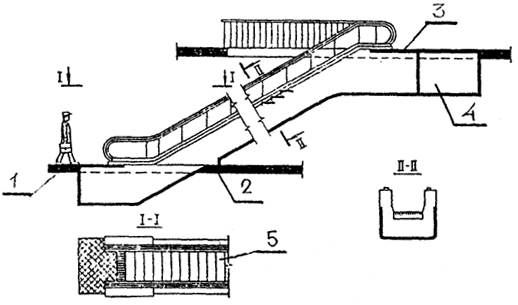

Рис. 79. Конструктивное решение эскалатора: 1 - нижняя опора; 2 - средняя опора; 3 - верхняя опора; 4 - машинное отделение; 5 - ступени эскалатора
Рис. 79. Конструктивное решение эскалатора:
1 - нижняя опора; 2 - средняя опора; 3 - верхняя опора; 4 - машинное отделение; 5 - ступени эскалатора

93
